Einfach bestätigtes Handwechselsystem für Industrie 4.0-Anwendungen
Gimatic hat sein einfaches Handwechselsystem SQ weiterentwickelt. Damit eignet es sich fĂĽr die Industrie 4.0-Robotik. Die roboterseitige Grundplatte gibt es nun in einer AusfĂĽhrung mit einer sicheren Verriegelung, die sensorabgefragt ist.

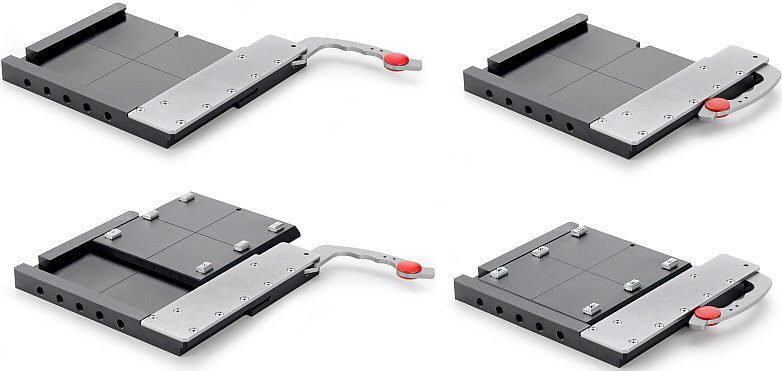

SQ-Handwechsler.jpg: Der SQ-Handwechsler von Gimatic verfĂĽgt jetzt ĂĽber eine sichere Verriegelung
Das Wechselsystem basiert auf einfachen Grundplatten in den Größen 100 x 100, 150 x 150 und 250 x 250 mm. Die roboterseitige Grundplatte ist mit allen bestehenden Grundplatten der Greiferseite kompatibel. Ein integrierter Keilmechanismus sorgt dafür, dass die Platte der Greiferseite ganzflächig belastet und so lagegenau fixiert wird. Winkelfehler am Robotergreifer sind damit ausgeschlossen. Der Vierkant-Schnellwechsler lässt sich mit nur einem Griff betätigen.
Die Verriegelung ist formschlĂĽssig und wird mit einem Sensor angefragt. Die Sensorabfrage dient zur Erkennung, dass das Greifersystem sicher sitzt – ein wichtiges Feature fĂĽr Industrie 4.0-Anwendungen.
Händisches Greiferwechsel-System für kollaborative Robotik
Industrie 4.0 wird zu einem großen Teil auch von kollaborativen Robotern getragen. Neben vollautomatischen Greifer-Wechselsystemen werden hier oft noch händisch betätigte Systeme eingesetzt. Gimatic hat mit dem QC75 ein kollaboratives Handwechsel-System entwickelt, das auf die Anforderungen von Cobots zugeschnitten ist.
Rundes Design ohne Störkanten und vier Zentrierbuchsen mit Luftdurchgängen
Durch die zunehmende Nachfrage nach diesen Cobots haben sich die Anforderungen an die Komponenten in der Robotik wesentlich geändert. Sicherheitstechnische Verriegelungen werden beispielsweise durch Sensorik abgefragt, die Bauteile dürfen keine scharfen Kanten oder Spalten aufweisen, Störkonturen sind zu vermeiden und hängende Schläuche oder Kabel sind ein Tabu.

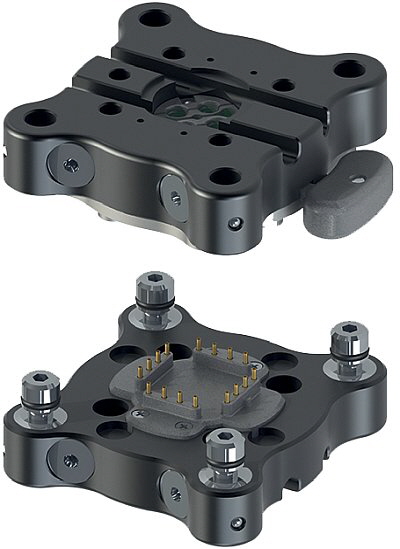

Der QC75 Handwechsler erfüllt alle diese Anforderungen und funktioniert nahezu spielfrei. Die formschlüssige Verriegelung wird über einen Sensor abgefragt und es können 24 V-Signale übertragen werden. Das sanfte Design ist mit 5 Millimeter Radien abgerundet. In den vier Außenecken befinden sich Zentrierbuchsen, in denen Luftanschlüsse für pneumatische Anwendungen integriert wurden.
Eine zentrale Durchgangsbohrung bietet Raum fĂĽr optional angebotene elektrische AnschlĂĽsse. Optional stehen zudem eine integrierte SignalĂĽbertragung und ein RFID-Sensor zur VerfĂĽgung. Der QC75 eignet sich fĂĽr Cobots, die leichte bis mittlere Lasten handeln und fĂĽr EOATs (End of Arm Tooling).

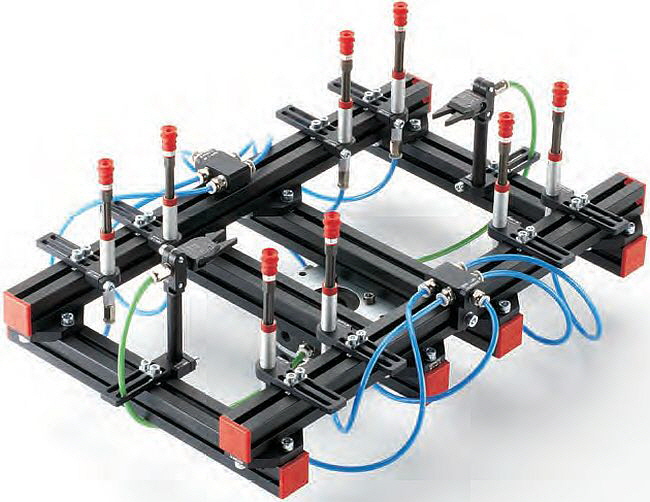

Neuartige Angusszangen fĂĽr Greifer erleichtern Entnahme von Kunststoff-Spritzgussteilen
Störkonturen beseitigt
Gimatic präsentierte zur Kunststoffmesse K 2019 zwei neuartige Angusszangen für Greifer zur Entnahme von Teilen aus Kunststoff-Spritzgussmaschinen: In die Baureihen DD und PB hat der Greifer-Spezialist ein patentiertes Anfragesystem integriert, welches bisher bestehende Nachteile beim Greifen eliminiert.

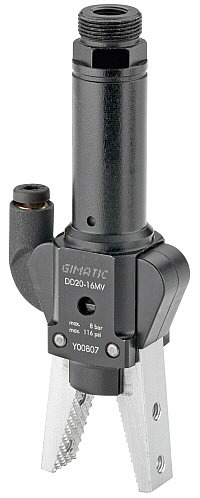

Kräftigere Anguss-Winkelgreifzangen DD mit Stahlfingern
Bei der Entnahme von Teilen aus Kunststoff-Spritzgussmaschinen gab es bisher zwei Nachteile, die mit dem neuen Abfragesystem der Vergangenheit angehören: In der Regel wird beim Greifen von Kunststoff-Spritzgussteilen ein Anguss gegriffen. Das Greifen erfolgt dabei vorzugsweise über eine Sensorabfrage. Stand der Technik ist, dass an einer Backe des Greifers eine Schaltfahne sitzt, die einen Sensor betätigt. Wesentlicher Nachteil dabei ist, dass der Sensor weit vorne platziert ist, weil die Schaltgenauigkeit dort höher ist. Er bildet hier aber oft eine Störkontur. Auch beim Greifen von sehr kleinen Angüssen gab es zum Teil Schaltungenauigkeiten. Daher ist es wichtig, dass der Anguss direkt abfragt wird und nicht beispielsweise eine Kolbenbewegung für die korrekte Position herangezogen wird.
Patentierter Mechanismus
Gimatic hat nun ein komplett neues Abfragesystem entwickelt. Der Sensor wurde dabei hinten am Korpus positioniert, wo die Greiffinger befestigt sind und damit die Störkontur beseitigt ist. Der patentierte Mechanismus sitzt im Korpus der Greifzange. Er erlaubt die Montage verschiedener Backen an ein und demselben Grundkörper. Es ist egal, wie groß der Anguss ist und an welcher Stelle der Backen die Teile gegriffen werden. Die Schaltgenauigkeit ist konstant. Bei händisch durchgeführten Backenbewegungen beispielsweise zum Testen oder bei geschlossenem Greifer ohne Bauteil gibt es kein Signal. Diese Option ermöglicht neue Abfragemöglichkeiten. Optional werden die Sensortypen NPN (schaltet bei Betätigung) und PNP (Dauersignal, das bei Betätigung unterbricht) verwendet. Diese sind austauschbar.
Die neue Technik eignet sich auch sehr gut in einer eigenen Version fĂĽr Vakuumanwendungen. Und die Neuentwicklung hat noch weitere Vorteile parat: Die Backen werden nicht mehr wie bisher durch einen Konus oder Stahlstift gesichert. Ein intern formschlĂĽssig gesicherter Stift verhindert das Herausfallen der Stifte und damit der Backen. In Sachen Gewicht macht sie alle Greifer leichter.

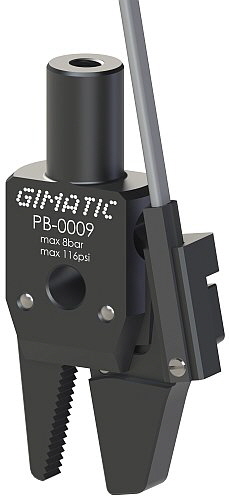

Kleinere Anguss-Winkelgreifzangen PB mit Aluminium- oder Stahlfingern
Zwei Baureihen – ein Wettbewerbsvorteil
Die selbstzentrierenden pneumatischen Anguss-Winkelgreifzangen DD verfügen über zwei Backen und einen einfachen Antrieb mit Federöffnung. Sie sind mit Stahlfingern ausgestattet, wurden mit robusten Endanschlägen versehen und bieten eine hohe Spannkraft.
Die nicht selbstzentrierenden Anguss-Winkelgreifzangen PB sind mit Aluminium- oder Stahlfingern ausgestattet. Sie bauen kleiner als die DD-Zangen und eignen sich für kleinere Angusse, die weniger Spannkraft benötigen.
Bei allen Angusszangen sind alle Materialien und Schmierstoffe FDA-H1 konform. Somit eignen sie sich fĂĽr den Einsatz in der Medizin- und Pharmatechnik.
Firmenporträt
Gimatic wurde im Jahr 1985 von drei Gesellschaftern gegrĂĽndet, die eine dynamische Gesellschaft ins Leben gerufen haben und dabei die Entwicklungen des Marktes sowie die BedĂĽrfnisse ihrer Kunden im Auge hatten. Heute positioniert sich das Unternehmen an vorderster Stelle im Handling-Markt.

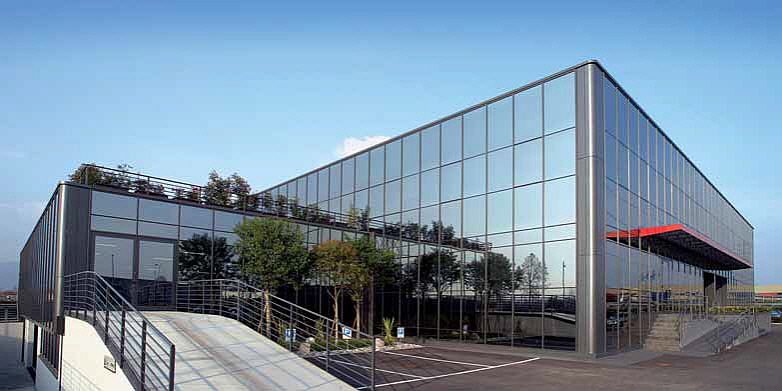

Der Firmensitz von Gimatic in Roncadelle, Italien
